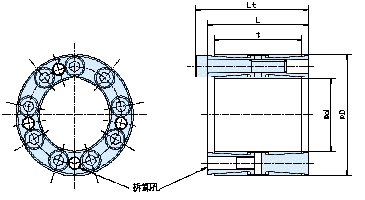

| 規 格 表 ...........................(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下) |
 |
 |
|
(單位
:mm )|
規.....格
|
外型尺寸
|
傳達扭力
|
軸向力
|
軸側面壓
|
輪轂側面壓
|
安裝螺絲
|
質量
|
||||||||
|
d X D
|
L |
t |
Lt |
Mt
|
Pax
|
P
|
P'
|
數量
|
規格
|
懸緊扭力
|
kg
|
||||
|
內徑 X 外徑
|
N.m
|
kgf.m
|
kN
|
kgf
|
MPa
|
kgf/mm2
|
MPa
|
kgf/mm2
|
kgf.m
|
||||||
|
PL 019 X 047 AD-N
|
30
|
35
|
41
|
382
|
39
|
40.6
|
4140
|
237
|
24.1
|
96
|
9.8
|
6
|
M6X28
|
1.7
|
0.31
|
|
PL 020 X 047 AD-N
|
30
|
35
|
41
|
402
|
41
|
40.6
|
4140
|
225
|
22.9
|
96
|
9.8
|
6
|
M6X28
|
1.7
|
0.35
|
|
PL 022 X 047 AD-N
|
30
|
35
|
41
|
441
|
45
|
40.6
|
4140
|
204
|
20.8
|
96
|
9.8
|
6
|
M6X28
|
1.7
|
0.33
|
|
PL 024 X 050 AD-N
|
35
|
40
|
46
|
647
|
66
|
54.2
|
5530
|
214
|
21.8
|
103
|
10.5
|
8
|
M6X30
|
1.7
|
0.42
|
|
PL 025 X 050 AD-N
|
35
|
40
|
46
|
676
|
63
|
54.2
|
5530
|
205
|
21.0
|
103
|
10.5
|
8
|
M6X30
|
1.7
|
0.41
|
|
PL 028 X 055 AD-N
|
35
|
40
|
46
|
755
|
77
|
54.2
|
5530
|
183
|
18.7
|
93
|
9.5
|
8
|
M6X30
|
1.7
|
0.49
|
|
PL 030 X 055 AD-N
|
35
|
40
|
46
|
784
|
80
|
54.2
|
5530
|
171
|
17.5
|
93
|
9.5
|
8
|
M6X30
|
1.7
|
0.46
|
|
PL 032 X 060 AD-N
|
45
|
50
|
56
|
1270
|
130
|
81.0
|
8300
|
189
|
19.2
|
101
|
10.3
|
10
|
M6X35
|
1.7
|
0.72
|
|
PL 035 X 060 AD-N
|
45
|
50
|
56
|
1370
|
140
|
81.0
|
8300
|
172
|
17.6
|
101
|
10.3
|
10
|
M6X35
|
1.7
|
0.66
|
|
PL 038 X 065 AD-N
|
52
|
57
|
63
|
1670
|
170
|
89.0
|
9100
|
151
|
15.4
|
88
|
9.0
|
11
|
M6X40
|
1.7
|
0.88
|
|
PL 040 X 065 AD-N
|
52
|
57
|
63
|
1760
|
180
|
89.0
|
9100
|
144
|
14.7
|
88
|
9.0
|
11
|
M6X40
|
1.7
|
0.83
|
|
PL 042 X 075 AD-N
|
56
|
64
|
72
|
3530
|
360
|
170
|
17300
|
192
|
19.6
|
108
|
11.0
|
9
|
M8X50
|
4.1
|
1.36
|
|
PL 045 X 075 AD-N
|
56
|
64
|
72
|
3820
|
390
|
170
|
17300
|
179
|
18.3
|
108
|
11.0
|
9
|
M8X50
|
4.1
|
1.25
|
|
PL 048 X 080 AD-N
|
56
|
64
|
72
|
4070
|
415
|
170
|
17300
|
168
|
17.1
|
101
|
10.3
|
9
|
M8X50
|
4.1
|
1.41
|
|
PL 050 X 080 AD-N
|
56
|
64
|
72
|
4210
|
430
|
170
|
17300
|
162
|
16.5
|
101
|
10.3
|
9
|
M8X50
|
4.1
|
1.35
|
|
PL 055 X 085 AD-N
|
56
|
64
|
72
|
4610
|
470
|
170
|
17300
|
147
|
15.0
|
95
|
9.7
|
9
|
M8X50
|
4.1
|
1.45
|
|
PL 060 X 090 AD-N
|
56
|
64
|
72
|
6170
|
630
|
208
|
21200
|
165
|
16.8
|
110
|
11.2
|
11
|
M8X50
|
4.1
|
1.55
|
|
PL 065 X 095 AD-N
|
56
|
64
|
72
|
6760
|
690
|
208
|
21200
|
130
|
13.3
|
89
|
9.1
|
11
|
M8X50
|
4.1
|
1.92
|
|
PL 070 X 110 AD-N
|
70
|
78
|
88
|
11600
|
1180
|
330
|
33700
|
179
|
18.3
|
114
|
11.6
|
11
|
M10X70
|
8.3
|
3.11
|
|
PL 075 X 115 AD-N
|
70
|
78
|
88
|
12300
|
1260
|
330
|
33700
|
167
|
17.0
|
109
|
11.1
|
11
|
M10X70
|
8.3
|
3.28
|
|
PL 080 X 120 AD-N
|
70
|
78
|
88
|
14400
|
1470
|
360
|
36700
|
171
|
17.4
|
114
|
11.6
|
12
|
M10X70
|
8.3
|
3.45
|
|
PL 085 X 125 AD-N
|
70
|
78
|
88
|
15300
|
1560
|
360
|
36700
|
161
|
16.4
|
109
|
11.1
|
12
|
M10X70
|
8.3
|
3.63
|
|
PL 090 X 130 AD-N
|
70
|
78
|
88
|
17500
|
1790
|
390
|
39800
|
165
|
16.8
|
114
|
11.6
|
13
|
M10X70
|
8.3
|
3.80
|
|
PL 095 X 135 AD-N
|
70
|
78
|
88
|
18500
|
1890
|
390
|
39800
|
156
|
15.9
|
110
|
11.2
|
13
|
M10X70
|
8.3
|
3.97
|
|
PL 100 X 145 AD-N
|
90
|
100
|
112
|
26500
|
2700
|
531
|
54200
|
157
|
16.0
|
108
|
11.0
|
12
|
M12X90
|
14.5
|
6.12
|
|
PL 110 X 155 AD-N
|
90
|
100
|
112
|
31700
|
3230
|
576
|
58800
|
155
|
15.8
|
110
|
11.2
|
13
|
M12X90
|
14.5
|
6.62
|
|
PL 120 X 165 AD-N
|
90
|
100
|
112
|
39900
|
4070
|
664
|
67800
|
164
|
16.7
|
119
|
12.1
|
15
|
M12X90
|
14.5
|
7.12
|
|
PL 130 X 180 AD-N
|
104
|
116
|
130
|
50700
|
5170
|
779
|
79500
|
153
|
15.6
|
111
|
11.3
|
13
|
M14X90
|
23.0
|
9.94
|
|
PL 140 X 190 AD-N
|
104
|
116
|
130
|
62900
|
6420
|
900
|
91800
|
164
|
16.7
|
121
|
12.3
|
15
|
M14X90
|
23.0
|
10.60
|
|
PL 150 X 200 AD-N
|
104
|
116
|
130
|
71900
|
7340
|
959
|
97900
|
164
|
16.7
|
123
|
12.5
|
16
|
M14X90
|
23.0
|
11.20
|
|
PL 160 X 210 AD-N
|
104
|
116
|
130
|
81500
|
8320
|
1020
|
104000
|
163
|
16.6
|
123
|
12.6
|
17
|
M14X90
|
23.0
|
11.90
|
|
PL 170
X 225 AD-N
|
134
|
146
|
162
|
106000
|
10800
|
1240
|
127000
|
146
|
14.9
|
110
|
11.2
|
15
|
M16X120
|
35.5
|
17.90
|
|
PL 180
X 235 AD-N
|
134
|
146
|
162
|
120000
|
12200
|
1330
|
136000
|
147
|
15.0
|
113
|
11.5
|
16
|
M16X120
|
35.5
|
18.90
|
|
PL 190
X 250 AD-N
|
134
|
146
|
162
|
134000
|
13700
|
1410
|
144000
|
148
|
15.1
|
113
|
11.5 |
17
|
M16X120
|
35.5
|
21.80
|
|
PL 200
X 260 AD-N
|
134
|
146
|
162
|
141000
|
14400
|
1410
|
144000
|
140
|
14.3
|
108
|
11.0
|
17
|
M16X120
|
35.5
|
22.80
|
|
PL 220
X 285 AD-N
|
134
|
146
|
162
|
183000
|
18700
|
1670
|
170000
|
150
|
15.3
|
118
|
12.0
|
20
|
M16X120
|
35.0
|
24.80
|
|
PL 240
X 305 AD-N
|
134
|
146
|
162
|
220000
|
22400
|
1830
|
187000
|
151
|
15.4
|
120
|
12.2
|
22
|
M16X120
|
35.0
|
29.30
|
|
PL 260
X 325 AD-N
|
134
|
146
|
162
|
238000
|
24300
|
1930
|
187000
|
114
|
11.6
|
91
|
9.3
|
22
|
M16X120
|
35.0
|
38.70
|
|
PL 280
X 355 AD-N
|
165
|
177
|
197
|
364000
|
37100
|
2600
|
265000
|
150
|
15.3
|
118
|
12.0
|
20
|
M20X150
|
69.0
|
48.50
|
|
PL 300
X 375 AD-N
|
165
|
177
|
197
|
429000
|
43800
|
2860
|
292000
|
154
|
15.7
|
123
|
12.5
|
22
|
M20X150
|
69.0
|
51.50
|
- 上表所示之傳達扭力值 ( M t ) 乃是當軸向力 ( Pax ) = 0 時之定義；而上表所示之軸向力 ( Pax ) 乃是當傳達扭力值 ( Mt ) = 0 時之定義。如果傳達扭力值 ( M t ) 與 軸向力( Pax ) 同時作用時，請計算合成負荷並與比較上表之傳達扭力值 ( M t )。
-
軸側與輪轂側面壓 P、P ' 是以平均值表示。這個值會因安裝螺絲拴緊時而有 -20 % ~ +40 % 的變動。
-
傳達扭力值 ( M t ) 與軸向力 ( Pax ) 是以面壓最低容許值時，計算之最小值。
 |
