TSUBAKI POWER LOCK EL SERIES

椿 本 免 鍵 式 軸 套 EL 系列

規 格 表 ...(適用軸公差 : 【Φ10~Φ38】h6 ;【Φ40~Φ150】h8 ; 適用輪轂孔公差 :【Φ10~Φ38】H7 ;【Φ40~Φ150】H8 ; 適用表面粗度 : 6S 以下)

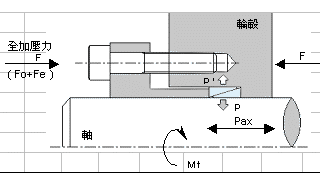

本表中所記載的最大傳達扭力值與軸向力值,是以軸側面壓
P = 98 MPa(10 kgf / mm2 )時所計算出來的。若使用本表記載以
外的有效加壓力FE時,請依照比例計算。

(單位 :mm )

.....
外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
初期加壓力
有效加壓力
質量
d X D

Lt

t
Mt
Pax
P
P'
FO
Fe
g
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kN
kgf
kN
kgf
PL 010 X 013 E
4.5
3.7
6.9
0.7
1.37
140
98
10
75
7.7
5.9
600
6.2
630
1.82
PL 011 X 014 E
4.5
3.7
8.2
0.84
1.50
153
98
10
77
7.9
5.4
553
6.7
690
2.08
PL 012 X 015 E
4.5
3.7
9.8
1.0
1.64
167
98
10
78
8.0
5.0
510
7.4
750
2.14
PL 013 X 016 E
4.5
3.7
11.6
1.18
1.77
181
98
10
79
8.1
4.7
480
8.0
820
2.30
PL 014 X 018 E
6.3
5.3
19.2
1.96
2.74
280
98
10
76
7.8
8.1
830
12.3
1260
4.83
PL 015 X 019 E
6.3
5.3
22.1
2.25
2.94
300
98
10
77
7.9
10.3
1050
13.2
1350
5.13
PL 016 X 020 E
6.3
5.3
25.1
2.56
3.14
320
98
10
78
8.0
9.8
1000
14.1
1440
5.43
PL 017 X 021 E
6.3
5.3
28.3
2.89
3.33
340
98
10
79
8.1
9.2
940
15.0
1530
5.73
PL 018 X 022 E
6.3
5.3
31.8
3.24
3.53
360
98
10
80
8.2
8.9
910
15.9
1620
6.04
PL 019 X 024 E
6.3
5.3
35.3
3.6
3.72
380
98
10
77
7.9
12.3
1260
16.8
1710
7.89
PL 020 X 025 E
6.3
5.3
39.2
4.0
3.92
400
98
10
78
8.0
11.9
1210
17.6
1800
8.26
PL 022 X 026 E
6.3
5.3
47.0
4.8
4.31
440
98
10
83
8.5
8.9
910
19.4
1980
7.24
PL 024 X 028 E
6.3
5.3
56.8
5.8
4.70
480
98
10
84
8.6
8.2
840
21.2
2160
7.85
PL 025 X 030 E
6.3
5.3
60.8
6.2
4.90
500
98
10
81
8.3
9.7
990
22.1
2250
10.1
PL 028 X 032 E
6.3
5.3
76.4
7.8
5.49
560
98
10
86
8.8
7.2
730
24.7
2520
9.05
PL 030 X 035 E
6.3
5.3
88.2
9.0
5.88
600
98
10
84
8.6
8.3
850
26.5
2700
11.9
PL 032 X 036 E
6.3
5.3
100
10.2
6.27
640
98
10
87
8.9
7.7
790
28.2
2880
10.3
PL 035 X 040 E
7.0
6.0
136
13.9
7.74
790
98
10
86
8.8
9.9
1010
34.9
3560
15.5
PL 036 X 042 E
7.0
6.0
144
14.7
7.94
810
98
10
84
8.6
11.4
1160
35.9
3660
19.0
PL 038 X 044 E
7.0
6.0
160
16.3
8.43
860
98
10
84
8.6
10.9
1110
37.9
3870
20.0
PL 040 X 045 E
8.0
6.6
195
19.9
9.75
995
98
10
87
8.9
13.5
1380
44.1
4500
20.2
PL 042 X 048 E
8.0
6.6
216
22.0
10.3
1050
98
10
86
8.8
15.3
1560
46.1
4700
25.0
PL 045 X 052 E
10
8.6
321
32.8
14.3
1460
98
10
85
8.7
25.6
2610
64.7
6600
40.3
PL 048 X 055 E
10
8.6
367
37.4
15.3
1560
98
10
85
8.7
24.1
2460
68.6
7000
42.8
PL 050 X 057 E
10
8.6
397
40.5
15.9
1620
98
10
86
8.8
23.2
2370
71.5
7300
44.5
PL 055 X 062 E
10
8.6
480
49.0
17.4
1780
98
10
87
8.9
21.3
2170
78.4
8000
48.6
PL 056 X 064 E
12
10.4
603
61.5
21.6
2200
98
10
86
8.8
28.6
2920
97
9900
68.9
PL 060 X 068 E
12
10.4
692
70.6
23.0
2350
98
10
86
8.8
26.9
2740
104
10600
73.5
PL 063 X 071 E
12
10.4
764
78.0
24.2
2470
98
10
87
8.9
25.6
2610
109
11100
77.0
PL 065 X 073 E
12
10.4
813
83.0
25.0
2550
98
10
87
8.9
24.9
2540
113
11500
79.2
PL 070 X 079 E
14
12.2
1110
113
31.6
3220
98
10
87
8.9
30.4
3100
142
14500
113
PL 071 X 080 E
14
12.2
1140
116
32.0
3270
98
10
87
8.9
30.0
3060
144
14700
114
PL 075 X 084 E
14
12.2
1260
129
33.8
3450
98
10
87
8.9
33.7
3440
152
15500
120
PL 080 X 091 E
17
15
1770
181
44.1
4500
98
10
86
8.8
47.1
4810
200
20400
193
PL 085 X 096 E
17
15
2000
204
47.0
4800
98
10
86
8.8
44.6
4550
212
21600
204
PL 090 X 101 E
17
15
2240
229
50.0
5100
98
10
87
8.9
42.2
4310
224
22900
215
PL 095 X 106 E
17
15
2500
252
52.9
5400
98
10
88
9.0
40.1
4090
237
24200
227
PL 100 X 114 E
21
18.7
3450
352
69.6
7100
98
10
86
8.8
59.8
6100
311
31700
379
PL 110 X 124 E
21
18.7
4170
425
76.4
7800
98
10
87
8.9
64.1
6540
342
34900
415
PL 120 X 134 E
21
18.7
4950
505
83.3
8500
98
10
88
9.0
59.0
6020
373
38100
450
PL 130 X 148 E
28
25.3
7840
800
122
12400
98
10
86
8.8
93.8
9570
547
55800
850
PL 140 X 158 E
28
25.3
9110
930
131
13350
98
10
87
8.9
87.5
8930
589
60100
910
PL 150 X 168 E
28
25.3
10500
1070
140
14300
98
10
87
8.9
82.0
8370
631
64380
970
  1. 上表所示之傳達扭力值 ( M t ) 乃是當軸向力 ( Pax ) = 0 時之定義;而上表所示之軸向力 ( Pax ) 乃是當傳達扭力值 ( Mt ) = 0 時之定義。如果傳達扭力值 ( M t ) 與 軸向力( Pax ) 同時作用時,請計算合成負荷並與比較上表之傳達扭力值 ( M t )。
