TSUBAKI POWER LOCK KE SERIES

椿 本 免 鍵 式 軸 套 KE 系列
規 格 表 ...........................(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)

(單位 :mm )
規.....格

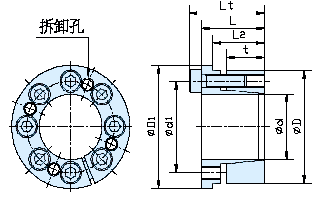

外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D

t

 L2
L
Lt
d1

D1
Mt
Pax
P
P'
數量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 005 X 016 KE
8
12
13.5
16.5
11.5
18.5
7.5
0.77
2.86
292
223
22.8
70
7.1
3
M3X10
0.19
0.02
PL 006 X 017 KE
8
12
13.5
16.5
12.5
19.5
9.0
0.92
2.86
292
186
19.0
66
6.7
3
M3X10
0.19
0.02
PL 008 X 021 KE
10
14.5
16.5
20.5
15.6
23.5
24.5
2.5
5.96
608
232
23.7
88
9.0
3
M4X12
0.49
0.03
PL 010 X 023 KE
10
14.5
16.5
20.5
17.6
23.5
31.4
3.2
5.96
608
186
19.0
80
8.2
3
M4X12
0.49
0.04
PL 011 X 024 KE
10
14.5
16.5
20.5
18.6
26.5
34.3
3.5
5.96
608
169
17.2
77
7.9
3
M4X12
0.49
0.04
PL 012 X 026 KE
10
14.5
16.5
20.5
20
28.5
50.0
5.1
7.94
810
207
21.1
95
9.7
4
M4X12
0.49
0.05
PL 014 X 028 KE
12
17.5
20
24
22
30.5
73.5
7.5
9.90
1010
184
18.8
92
9.4
5
M4X14
0.49
0.06
PL 015 X 029 KE
12
17.5
20
24
23
31.5
94.1
9.6
11.9
1210
207
21.1
107
10.9
6
M4X14
0.49
0.07
PL 016 X 030 KE
12
17.5
20
24
24
32.5
101
10.3
11.9
1210
194
19.8
103
10.5
6
M4X14
0.49
0.07
PL 017 X 031 KE
12
17.5
20
24
25
33.5
107
10.9
11.9
1210
182
18.6
100
10.2
6
M4X14
0.49
0.07
PL 018 X 032 KE
12
17.5
20
24
26
34.5
113
11.5
11.9
1210
172
17.6
97
9.9
6
M4X14
0.49
0.08
PL 019 X 033 KE
12
17.5
20
24
27
35.5
120
12.2
11.9
1210
163
16.6
94
9.6
6
M4X14
0.49
0.08
PL 020 X 038 KE
15
20.5
25
30
30
42
206
21.0
19.4
1980
203
20.7
107
10.9
6
M5X18
1.0
0.14
PL 022 X 040 KE
15
20.5
25
30
32
44
226
23.1
19.4
1980
184
18.8
101
10.3
6
M5X18
1.0
0.15
PL 024 X 042 KE
15
20.5
25
30
34
46
329
33.6
25.9
2640
225
23.0
128
13.1
8
M5X18
1.0
0.16
PL 025 X 043 KE
15
20.5
25
30
35
47
343
35.0
25.9
2640
216
22.0
125
12.8
8
M5X18
1.0
0.17
PL 028 X 046 KE
17
22.5
28
33
38.5
50
432
41.1
29.2
2980
191
19.5
117
11.9
9
M5X18
1.0
0.21
PL 030 X 048 KE
17
22.5
28
33
40.5
52
515
52.5
32.4
3310
199
20.3
124
12.7
10
M5X18
1.0
0.22
PL 032 X 050 KE
17
22.5
28
33
42.5
54
549
56.0
32.4
3310
186
19.0
120
12.2
10
M5X18
1.0
0.23
PL 035 X 057 KE
19
25
32
38
47.5
62
678
69.2
36.6
3730
172
17.5
106
10.8
8
M6X22
1.7
0.36
PL 038 X 060 KE
19
25
32
38
50.5
65
921
94.0
45.8
4670
198
20.2
125
12.8
10
M6X22
1.7
0.39
PL 040 X 062 KE
19
25
32
38
52.5
67
969
89.9
45.8
4670
188
19.2
122
12.4
10
M6X22
1.7
0.40
PL 042 X 064 KE
19
25
32
38
54.5
69
1010
103
45.8
4670
179
18.3
118
12.0
10
M6X22
1.7
0.42
PL 045 X 067 KE
19
25
32
38
57.5
72
1090
111
45.8
4670
168
17.0
113
11.5
10
M6X22
1.7
0.44
PL 048 X 070 KE
19
25
32
38
60.5
75
1390
142
54.9
5600
188
19.2
129
13.2
12
M6X22
1.7
0.46
PL 050 X 072 KE
19
26
34.5
40.5
63.5
77
1700
173
64.1
6540
211
21.5
146
14.9
14
M6X25
1.7
0.50
PL 055 X 077 KE
19
26
34.5
40.5
67.5
82
1860
190
64.1
6540
191
19.5
137
14.0
14
M6X25
1.7
0.55
PL 060 X 082 KE
19
26
34.5
40.5
72.5
87
2180
222
68.6
7000
188
19.2
137
14.0
15
M6X25
1.7
0.59
PL 065 X 087 KE
19
26
34.5
40.5
77.5
92
2360
241
68.6
7000
173
17.7
129
13.2
15
M6X25
1.7
0.63
PL 070 X 097 KE
22
31.5
40.5
48.5
85.5
102
3750
383
101
10300
206
21.0
148
15.1
12
M8X30
4.1
0.99
PL 075 X 102 KE
22
31.5
40.5
48.5
90.5
107
4030
411
101
10300
192
19.6
141
14.4
12
M8X30
4.1
1.0
PL 080 X 107 KE
22
31.5
41.5
49.5
95.5
112
5010
511
118
12000
210
21.4
157
16.0
14
M8X30
4.1
1.1
PL 085 X 112 KE
22
31.5
41.5
49.5
100.5
117
5320
543
118
12000
198
20.2
150
15.3
14
M8X30
4.1
1.2
PL 090 X 023 KE
29
41.5
54
64
109.5
128
8960
914
187
19100
224
22.9
125
16.8
14
M10X40
8.3
2.1
PL 095 X 128 KE
29
41.5
54
64
114.5
133
9460
965
187
19100
213
21.7
158
16.1
14
M10X40
8.3
2.2
PL 100 X 133 KE
29
41.5
54
64
119.5
138
9900
1010
187
19100
203
20.7
152
15.5
14
M10X40
8.3
2.3
  1. 上表所示之傳達扭力值 ( M t ) 乃是當軸向力 ( Pax ) = 0 時之定義；而上表所示之軸向力 ( Pax ) 乃是當傳達扭力值 ( Mt ) = 0 時之定義。如果傳達扭力值 ( M t ) 與 軸向力( Pax ) 同時作用時，請計算合成負荷並與比較上表之傳達扭力值 ( M t )。
  2. 軸側與輪轂側面壓 P、P ' 是以平均值表示。這個值會因安裝螺絲拴緊時而有 -20 % ~ +20 % 的變動。
  3. 傳達扭力值 ( M t ) 與軸向力 ( Pax ) 是以面壓最低容許值時，計算之最小值。
