TSUBAKI POWER LOCK SL SERIES

椿 本 免 鍵 式 軸 套 SL 系列

規 格 表 ...........................(適用軸公差 : h6 ; 適用輪轂外徑 : h7 ; 適用輪轂孔公差 : H7 ; 適用表面粗度 : 12S 以下)

(單位 :mm )

.....

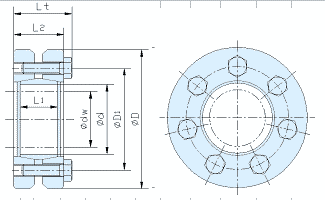

外型尺寸
傳達扭力
軸向力

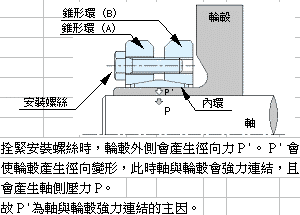

軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D



dw



D1



L1



L2



Lt

Mt
Pax
P
P'
數量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 024 X 050 SL
19
36
14
19.5
23
167
17
17.9
1830
199
20.3
314
32.0
6
M5 X 18
0.5
0.2
20
205
21
20.6
2100
216
22.1
21
243
25
23.2
2370
232
23.7
PL 030 X 060 SL
24
44
16
21.5
25
256
26
21.4
2180
164
16.7
254
26.0
7
M5 X 18
0.5
0.3
25
297
30
23.7
2420
175
17.8
26
340
35
26.2
2670
185
18.9
PL 036 X 072 SL
28
52
18
23.5
27.5
459
47
32.8
3350
192
19.6
271
27.6
5
M6 X 20
1.2
0.4
30
570
58
38.0
3880
208
21.2
31
599
61
38.7
3950
204
20.8
PL 044 X 080 SL
34
61
20
25.5
29.5
784
80
46.1
4700
200
20.4
278
28.4
7
M6 X 20
1.2
0.6
35
857
87
49.0
5000
206
21.0
36
934
95
51.9
5300
212
21.7
PL 050 X 090 SL
38
70
22
27.5
31.5
1010
103
53.0
5410
187
19.1
258
26.3
8
M6 X 22
1.2
0.8
40
1180
120
58.8
6000
197
20.1
42
1360
139
64.8
6610
207
21.1
PL 055 X 100 SL
42
75
23
30.5
34.5
1120
115
53.5
5460
163
16.7
226
23.0
8
M6 X 25
1.2
1.1
45
1390
142
61.7
6300
176
17.9
48
1680
172
70.2
7160
187
19.1
PL 062 X 110 SL
48
86
23
30.5
34.5
1850
189
77.2
7880
195
19.9
249
25.4
10
M6 X 25
1.2
1.3
50
2080
212
83.1
8480
202
20.6
52
2220
227
85.6
8730
200
20.4
PL 068 X 115 SL
50
86
23
30.5
34.5
1780
189
71.2
7270
173
17.6
229
23.4
10
M6 X 25
1.2
1.4
55
2230
212
80.9
8260
179
18.2
60
2870
227
95.7
9770
194
19.8
PL 075 X 138 SL
55
100
25
32.5
38
2590
265
94.4
9630
192
19.5
253
25.9
7
M8 X 30
3.0
1.7
60
3310
338
111
11300
206
21.0
65
4120
421
126
12900
218
22.2
PL 080 X 145 SL
60
100
25
32.5
38
2980
304
99.3
10100
185
18.9
239
24.4
7
M8 X 30
3.0
1.9
65
3720
380
115
11700
197
20.1
70
4560
465
130
13300
208
21.2
PL 090 X 155 SL
65
114
30
39
44.5
4600
469
141
14400
203
20.7
255
26.0
10
M8 X 35
3.0
3.3
70
5600
571
160
16300
213
21.7
75
6700
684
178
18200
222
22.6
PL 100 X 170 SL
70
124
34
44
49.5
5710
582
163
16600
191
19.5
242
24.7
12
M8 X 35
3.0
4.7
75
6840
698
182
18600
200
20.4
80
8090
826
202
20600
208
21.2
PL 110 X185 SL
75
136
39
50
57
6960
711
185
18900
177
18.1
226
23.1
9
M10X 40
5.9
5.9
80
8250
842
207
21100
185
18.8
85
9360
955
221
22500
186
18.9
  1. 上表所示之傳達扭力值 ( M t ) 乃是當軸向力 ( Pax ) = 0 時之定義;而上表所示之軸向力 ( Pax ) 乃是當傳達扭力值 ( Mt ) = 0 時之定義。如果傳達扭力值 ( M t ) 與 軸向力( Pax ) 同時作用時,請計算合成負荷並與比較上表之傳達扭力值 ( M t )。
