TSUBAKI POWER LOCK TF SERIES

椿 本 免 鍵 式 軸 套 TF 系列

規 格 表 ...........................(適用軸公差 : h8 ; 適用輪轂孔公差 : H8 ; 適用表面粗度 : 12S 以下)

(單位 :mm )

.....

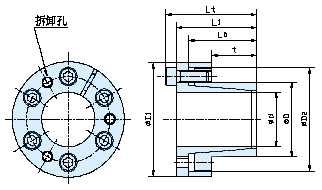

外型尺寸
傳達扭力
軸向力
軸側面壓
輪轂側面壓
安裝螺絲
質量
d X D

t

L0
L1
Lt
D1

D2

Mt
Pax
P
P'
數量
規格
懸緊扭力
kg
內徑 X 外徑
N.m
kgf.m
kN
kgf
MPa
kgf/mm2
MPa
kgf/mm2
kgf.m
PL 006 X 012TF
10
19
21
24
25
23
11
1.2
3.78
386
186
19.0
93
9.5
3
M3X10
0.23
0.05
PL 008 X 015TF
12
22
25
29
27
24
26
2.7
6.53
666
200
20.4
107
10.9
3
M4X10
0.49
0.07
PL 010 X 018TF
14
23
26
30
32
28
44
4.4
8.7
888
183
18.7
102
10.4
4
M4X10
0.49
0.09
PL 011 X 018TF
14
23
26
30
32
28
48
4.9
8.7
888
167
17.0
102
10.4
4
M4X10
0.49
0.08
PL 012 X 020TF
14
23
26
30
34
30
52
5.3
8.7
888
153
15.6
92
9.3
4
M4X10
0.49
0.10
PL 014 X 022TF
14
23
26
30
38
33
61
6.2
8.7
888
131
13.4
83
8.5
4
M4X10
0.49
0.12
PL 015 X 023TF
14
24
30
35
39
35.5
107
10.9
14.2
1450
199
20.4
130
13.3
4
M5X14
1.0
0.15
PL 016 X 024TF
14
24
30
35
40
35.5
114
11.6
14.2
1450
187
19.1
125
12.7
4
M5X14
1.0
0.16
PL 018 X 026TF
18
31
38
44
47
42
196
20
21.6
2200
217
22.1
126
12.9
4
M6X18
1.7
0.27
PL 019 X 027TF
18
31
38
44
49
43
206
21
21.6
2200
205
20.9
122
12.4
4
M6X18
1.7
0.29
PL 020 X 028TF
18
31
38
44
50
44
216
22
21.6
2200
195
19.9
118
12.0
4
M6X18
1.7
0.30
PL 022 X 032TF
25
38
45
51
54
48
245
25
21.6
2200
121
12.3
74
7.5
4
M6X18
1.7
0.38
PL 024 X 034TF
25
38
45
51
56
50
265
27
21.6
2200
111
11.3
70
7.1
4
M6X18
1.7
0.41
PL 025 X 034TF
25
38
45
51
56
50
274
28
21.6
2200
107
10.9
70
7.1
4
M6X18
1.7
0.39
PL 028 X 039TF
25
38
45
51
61
55
461
47
32.3
3300
142
14.5
91
9.3
6
M6X18
1.7
0.47
PL 030 X 041TF
25
38
45
51
62
57
500
51
32.3
3300
133
13.6
86
8.8
6
M6X18
1.7
0.48
PL 032 X 043TF
25
38
45
51
65
59
529
54
32.3
3300
124
12.7
82
8.4
6
M6X18
1.7
0.52
PL 035 X 047TF
32
45
52
58
69
62
774
79
44.1
4500
116
11.8
78
8.0
8
M6X18
1.7
0.63
PL 038 X 050TF
32
45
52
58
72
66
843
86
44.1
4500
107
10.9
74
7.5
8
M6X18
1.7
0.67
PL 040 X 053TF
32
45
52
58
75
69
882
90
44.1
4500
101
10.3
70
7.1
8
M6X18
1.7
0.73
PL 042 X 055TF
32
45
52
58
78
71
931
95
44.1
4500
96
9.8
68
6.9
8
M6X28
1.7
0.78
PL 045 X 059TF
45
62
70
78
86
80
1850
189
82.3
8400
119
12.1
82
8.4
8
M8X22
4.1
1.23
PL 048 X 062TF
45
62
70
78
87
81
1970
201
82.3
8400
111
11.3
78
8.0
8
M8X22
4.1
1.24
PL 050 X 065TF
45
62
70
78
92
86
2060
210
82.3
8400
107
10.9
74
7.6
8
M8X22
4.1
1.40
PL 055 X 071TF
55
72
80
88
98
92
2550
260
92.1
9400
87
8.9
63
6.4
9
M8X22
4.1
1.70
PL 060 X 077TF
55
72
80
88
104
98
2770
283
92.1
9400
80
8.2
58
5.9
9
M8X22
4.1
1.90
PL 065 X 084TF
55
72
80
88
111
105
3010
307
92.1
9400
74
7.6
53
5.4
9
M8X22
4.1
2.21
PL 070 X 090TF
65
86
96
106
119
113
5150
525
147
15000
92
9.4
67
6.8
9
M10X25
8.3
3.05
PL 075 X 095TF
65
86
96
106
126
119
5490
560
147
15000
86
8.8
63
6.4
9
M10X25
8.3
3.32
PL 080 X 100TF
65
86
96
106
131
125
7840
800
196
20000
108
11.0
79
8.1
12
M10X25
8.3
3.50
PL 085 X 106TF
65
86
96
106
137
131
8330
850
196
20000
101
10.3
75
7.7
12
M10X25
8.3
3.8
PL 090 X 112TF
65
86
96
106
144
137
8820
900
196
20000
96
9.8
72
7.3
12
M10X25
8.3
4.2
  1. 上表所示之傳達扭力值 ( M t ) 乃是當軸向力 ( Pax ) = 0 時之定義;而上表所示之軸向力 ( Pax ) 乃是當傳達扭力值 ( Mt ) = 0 時之定義。如果傳達扭力值 ( M t ) 與 軸向力( Pax ) 同時作用時,請計算合成負荷並與比較上表之傳達扭力值 ( M t )。
  2. 軸側與輪轂側面壓 P、P ' 是以平均值表示。這個值會因安裝螺絲拴緊時而有 -20 % ~ +40 % 的變動。
  3. 傳達扭力值 ( M t ) 與軸向力 ( Pax ) 是以面壓最低容許值時,計算之最小值。
