◇ TSUBAKI TKP型從小尺寸型番到大尺寸型番，規格齊全 ，選用方便。 ◇ 庫存品規格齊全、交期迅速。 ◇ 日本ISO9001品保認証通過，品質佳、壽命長。 ◇ TSUBAKI 原廠型錄下載 日文版 英文版 ◇ 原廠2D 3D 圖面下載

新型號	舊型號	內寬代碼		節距	內寬	外寬	內高	外高	屈曲半徑 ( R )	彎曲總高	詳細寸法圖
		新	舊

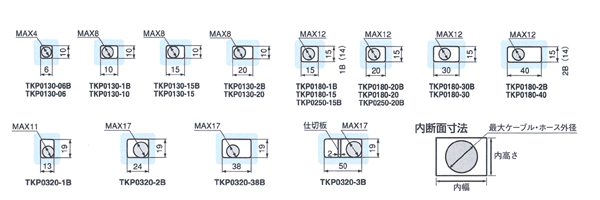

TKP13H10	TKP0130	W10	1B	13	10	17	10	14	18 . 28 . 37	H=2R+17
		W20	2B		20	27
		W6	06B		6	12			20 . 28 . 37
		W15	15B		15	21
TKP17H11	TKP0170S	W10S	S10	17	10	18	11	14	17	H=2R+14
TKP18H14	TKP0180	W15	1B	18	15	24	14	19	28 . 37 . 50	H=2R+22
		W40	2B		40	49
TKP18H15		W20	20B		20	28				H=2R+18
		W30	30B		30	38
TKP25H15	TKP0250	W15	15B	25	15	23	15	18	28 . 37 . 50	H=2R+21
		W20	20B		20	28
		W30	30B		30	39		19		H=2R+19
	TKP0320	W13	1B	32	13	25	19	28	37 . 50 . 75 . 100	H=2R+30
		W24	2B		24	36
		W38	38B		38	50
		W50	3B		50	62
TKP35H22	TKP0350	W25	25B	35	25	37	22	30	37 . 50 . 75	H=2R+30
		W38	38B		38	50
		W50	50B		50	62
		W63	63B		63	77
TKP35H32	TKP0350	W16	W16	35	16	26	32	40	48 . 60 . 75 . 100 . 125 .	H=2R+40
		W25	W25		25	37
		W38	W38		38	50
		W50	W50		50	62

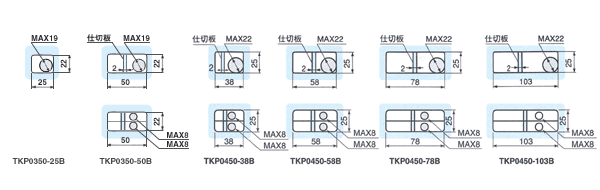

TKP45H25	TKP0450	W38	38B	45	38	56	25	36	50 . 75 . 95 . 125 . 150 . 200	H=2R+36
		W58	58B		58	78
		W78	78B		78	98
		W103	103B		103	123

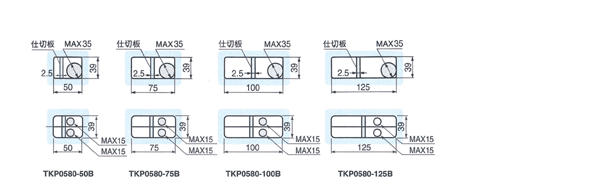

TKP58H39	TKP0580	W50	50B	58	50	71	39	52	60 . 75 . 90 . 125 . 150 . 200	H=2R+52
		W75	75B		75	96
		W100	100B		100	121
		W125	125B		125	146

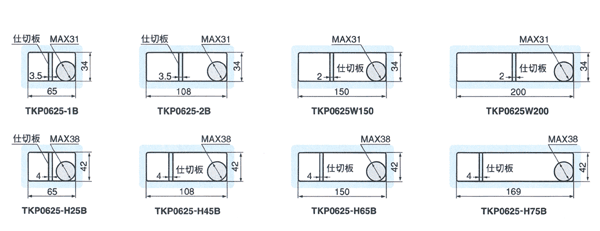

	TKP0625	W65	1B	62.5	65	93	34	62	75 . 90 . 125 . 150 . 200	H=2R+56
		W108	2B		108	136
TKP62H34	TKP0625	W150	W150	62.5	150	172	34	54	75 . 90 . 125 . 150 . 200	H=2R+54
		W200	W200		200	222
	TKP0625	W65H	H25B	62.5	65	93	42	62	75 . 90 . 125 . 150 . 200	H=2R+56
		W108H	H45B		108	136
		W150H	H65B		150	178
		W169H	H75B		169	197
TKP68H46	TKP0680	W75	75B	68	75	97	46	63	75 . 100 . 125 . 150 . 200 .250	H=2R+63
		W100	100B		100	122
		W125	125B		125	147
		W150	150B		150	172
		W175	175B		175	197

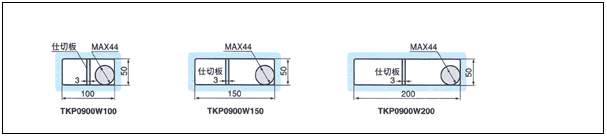

TKP90H50	TKP0900	W100	W100	90	100	130	50	76	130 . 200 . 250 . 300	H=2R+78
		W150	W150		150	180
		W200	W200		200	230
TKP91H56	TKP0910	W150	W150	91	150	186	56	84	150 . 200 . 250 300 . 350. 400	H=2R+84
		W175	W175		175	211
		W200	W200		200	236
		W225	W225		225	261
		W250	W250		250	286
		W275	W275		275	311
		W300	W300		300	336
		W325	W325		325	361
		W350	W350		350	386
		W400	W400		400	436
		W450	W450		450	486
		W500	W500		500	536

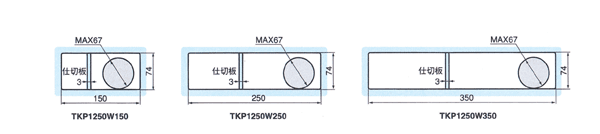

TKP125H74	TKP1250	W150	W150	125	150	190	74	103	185 . 250 . 350 . 450	H=2R+106
		W250	W250		250	290
		W350	W350		350	390
